　　BUSCHJOST电磁阀从原理(li)上(shang)(shang)分(fen)(fen)为三大(da)类(lei)：直(zhi)(zhi)动(dong)式、分(fen)(fen)步直(zhi)(zhi)动(dong)式、先(xian)导(dao)式。而从阀瓣结(jie)(jie)(jie)构(gou)(gou)和材料上(shang)(shang)的不同(tong)与原理(li)上(shang)(shang)的区(qu)别又分(fen)(fen)为六个(ge)分(fen)(fen)支(zhi)小(xiao)类(lei)：直(zhi)(zhi)动(dong)膜片(pian)结(jie)(jie)(jie)构(gou)(gou)、分(fen)(fen) 步直(zhi)(zhi)动(dong)膜片(pian)结(jie)(jie)(jie)构(gou)(gou)、先(xian)导(dao)膜片(pian)结(jie)(jie)(jie)构(gou)(gou)、直(zhi)(zhi)动(dong)活塞(sai)结(jie)(jie)(jie)构(gou)(gou)、分(fen)(fen)步直(zhi)(zhi)动(dong)活塞(sai)结(jie)(jie)(jie)构(gou)(gou)、先(xian)导(dao)活 塞(sai)结(jie)(jie)(jie)构(gou)(gou)

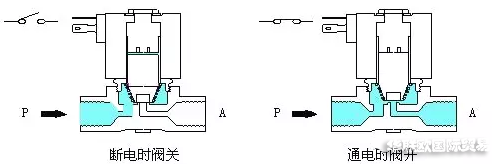

　　一、直(zhi)动式BUSCHJOST电磁(ci)阀

　　原理(li)：通电(dian)时(shi)，BUSCHJOST电(dian)磁阀(fa)线圈产生电(dian)磁力(li)把(ba)关闭(bi)件(jian)从阀(fa)座上(shang)提起，阀(fa)门打开; 断(duan)电(dian)时(shi)，电(dian)磁力(li)消失，弹(dan)簧(huang)力(li)把(ba)关闭(bi)件(jian)压(ya)在阀(fa)座上(shang)，阀(fa)门关闭(bi)。特点：在真空、 负压(ya)、零压(ya)时(shi)能正常工(gong)作，但通径一般不超过25mm。

　　二、分步直动式BUSCHJOST电磁阀(fa)

　　原理：它是一种直动(dong)和(he)(he)先导式相结(jie)合的原理，当入口(kou)(kou)(kou)与(yu)出(chu)口(kou)(kou)(kou)没有压(ya)(ya)差时(shi)，通电后，电磁(ci)(ci)力直接把(ba)先导小阀和(he)(he)主阀关闭(bi)件依次向上提起，阀门(men)打开。当入口(kou)(kou)(kou)与(yu)出(chu)口(kou)(kou)(kou)达到启动(dong)压(ya)(ya)差时(shi)，通电后，电磁(ci)(ci)力先打开先导小阀，主阀下(xia)压(ya)(ya)力上升，上腔压(ya)(ya)力下(xia)降，从而利(li)用(yong)弹(dan)簧力或(huo)介质压(ya)(ya)力推(tui)动(dong)关闭(bi)件，向下(xia)移动(dong)，使阀门(men)关闭(bi)。特点：在零压(ya)(ya)或(huo)真空、高(gao)压(ya)(ya)时(shi)亦能可(ke)靠动(dong)作，但功率较大，要求必(bi)须水(shui)平(ping)安装。

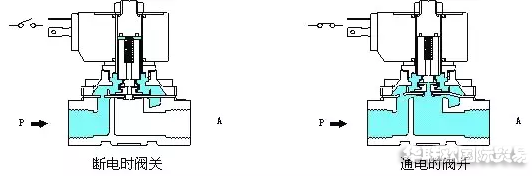

　　三、先(xian)导式BUSCHJOST电磁阀

　　原理：通电时，电磁(ci)力(li)把先导孔(kong)打开，上(shang)腔(qiang)室压(ya)(ya)力(li)迅速(su)下(xia)降，在关(guan)(guan)(guan)闭(bi)件(jian)周围形成上(shang)低下(xia)高(gao)(gao)(gao)的压(ya)(ya)差(cha)，流(liu)体压(ya)(ya)力(li)推动关(guan)(guan)(guan)闭(bi)件(jian)移动，阀门(men)打开;断(duan)电时，弹簧力(li)把先导孔(kong)关(guan)(guan)(guan)闭(bi)，入(ru)口压(ya)(ya)力(li)通过旁(pang)通孔(kong)迅速(su)进入(ru)上(shang)腔(qiang)室在关(guan)(guan)(guan)阀件(jian)周围形成下(xia)低上(shang)高(gao)(gao)(gao)的压(ya)(ya)差(cha)，流(liu)体压(ya)(ya)力(li)推动关(guan)(guan)(guan)闭(bi)件(jian)向下(xia)移动，关(guan)(guan)(guan)闭(bi)阀门(men)。特点：流(liu)体压(ya)(ya)力(li)范围上(shang)限较高(gao)(gao)(gao)，可任意安(an)装(需定制)但必须满足流(liu)体压(ya)(ya)差(cha)条件(jian)。

　　四(si).二位(wei)五通(tong)BUSCHJOST电(dian)磁(ci)阀(fa)原(yuan)理(li)图解

　　电(dian)(dian)(dian)-气(qi)转化组件(jian)将电(dian)(dian)(dian)讯号(hao)转化为气(qi)动讯号(hao)，电(dian)(dian)(dian)气(qi)讯号(hao)输(shu)入控(kong)制(zhi)(zhi)了气(qi)动输(shu)出。最(zui)常用(yong)的电(dian)(dian)(dian)-气(qi)转换组件(jian)是电(dian)(dian)(dian)磁(ci)(ci)(ci)阀(fa)(fa)(fa)(Solenoidactuatedvalves)。BUSCHJOST电(dian)(dian)(dian)磁(ci)(ci)(ci)阀(fa)(fa)(fa)既是电(dian)(dian)(dian)器控(kong)制(zhi)(zhi)部分(fen)和(he)气(qi)动执行部分(fen)的接(jie)(jie)口(kou)，也是和(he)气(qi)源系统的接(jie)(jie)口(kou)。BUSCHJOST电(dian)(dian)(dian)磁(ci)(ci)(ci)阀(fa)(fa)(fa)接(jie)(jie)受命(ming)令 去释放，停止(zhi)或改变压缩空气(qi)的流(liu)向(xiang)，在电(dian)(dian)(dian)-气(qi)动控(kong)制(zhi)(zhi)中，BUSCHJOST电(dian)(dian)(dian)磁(ci)(ci)(ci)阀(fa)(fa)(fa)可以实现的功(gong)能有：气(qi)动执行组件(jian)动作的方向(xiang)控(kong)制(zhi)(zhi)，ON/OFF开关量控(kong)制(zhi)(zhi)，OR/NOT/AND 逻辑控(kong)制(zhi)(zhi)。在电(dian)(dian)(dian)磁(ci)(ci)(ci)阀(fa)(fa)(fa)家族(zu)中，最(zui)重要的是电(dian)(dian)(dian)磁(ci)(ci)(ci)控(kong)制(zhi)(zhi)换向(xiang)阀(fa)(fa)(fa)(Solenoid actuateddirectionalcontrolvalves)。

　　电磁控制(zhi)换向(xiang)阀的工作原理(li)

　　在气动回(hui)路中，电(dian)磁(ci)(ci)控制(zhi)换(huan)(huan)向(xiang)阀(fa)的(de)(de)作用(yong)是控制(zhi)气流(liu)通道(dao)的(de)(de)通、断或改变压缩空 气的(de)(de)流(liu)动方向(xiang)。主要工作原理(li)是利(li)(li)用(yong)电(dian)磁(ci)(ci)线圈(quan)产生的(de)(de)电(dian)磁(ci)(ci)力(li)的(de)(de)作用(yong)，推动阀(fa)芯(xin)(xin) 切(qie)换(huan)(huan)，实现气流(liu)的(de)(de)换(huan)(huan)向(xiang)。按电(dian)磁(ci)(ci)控制(zhi)部分(fen)对(dui)换(huan)(huan)向(xiang)阀(fa)推动方式(shi)(shi)(shi)的(de)(de)不同，可以(yi)分(fen)为(wei) 直动式(shi)(shi)(shi)BUSCHJOST电(dian)磁(ci)(ci)阀(fa)和先导式(shi)(shi)(shi)BUSCHJOST电(dian)磁(ci)(ci)阀(fa)。直动式(shi)(shi)(shi)BUSCHJOST电(dian)磁(ci)(ci)阀(fa)直接利(li)(li)用(yong)电(dian)磁(ci)(ci)力(li)推动阀(fa)芯(xin)(xin)换(huan)(huan)向(xiang)，而(er)先导式(shi)(shi)(shi)换(huan)(huan)向(xiang)阀(fa)则利(li)(li)用(yong)电(dian)磁(ci)(ci)先导阀(fa)输(shu)出的(de)(de)先导气压推动阀(fa)芯(xin)(xin)换(huan)(huan)向(xiang)。

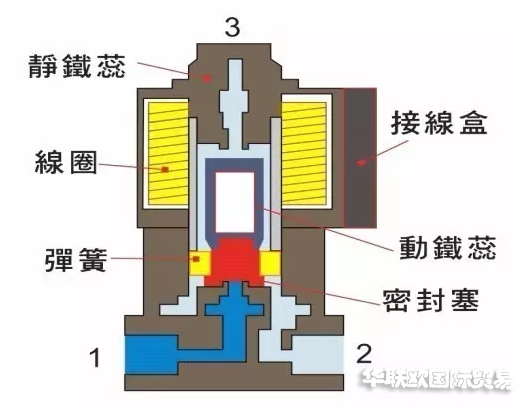

　　图4.2a表(biao)示3/2(三路(lu)二位)直动(dong)式电磁阀(fa)(常断型)结构的简单剖(pou)面图及(ji)工(gong)作(zuo)(zuo)(zuo)(zuo)原(yuan)(yuan)理。线(xian)圈通电时(shi)，静铁芯(xin)(xin)产生电磁力(li)，阀(fa)芯(xin)(xin)受到电磁力(li)作(zuo)(zuo)(zuo)(zuo)用向上移动(dong)，密封 垫(dian)抬起，使1、2接通，2、3断开(kai)，阀(fa)处(chu)于进气状(zhuang)态(tai)，可以(yi)控(kong)制气缸动(dong)作(zuo)(zuo)(zuo)(zuo)。当断电时(shi)，阀(fa)芯(xin)(xin)靠弹(dan)簧力(li)的作(zuo)(zuo)(zuo)(zuo)用恢复原(yuan)(yuan)状(zhuang)，即1、2断，2、3 通，阀(fa)处(chu)于排(pai)气状(zhuang)态(tai)。

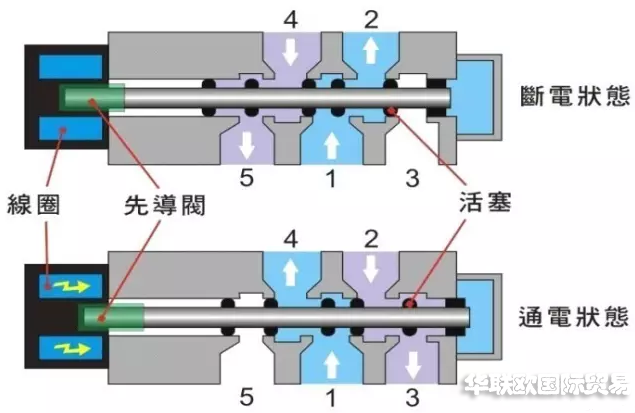

　　图4.2b表(biao)示(shi)5/2(五(wu)路(lu)二位)直(zhi)动式(shi)BUSCHJOST电磁阀(fa)(fa)(常断型)结构的(de)简单剖面(mian)图及工作(zuo)(zuo)原理。起始状态(tai)，1，2进气(qi)(qi)(qi)﹔4，5排(pai)气(qi)(qi)(qi)﹔线圈(quan)通电时，静铁(tie)芯产生电磁力，使(shi)先(xian)导阀(fa)(fa)动作(zuo)(zuo)，压缩空气(qi)(qi)(qi)通过气(qi)(qi)(qi)路(lu)进入阀(fa)(fa)先(xian)导活塞(sai)使(shi)活塞(sai)启动，在(zai)活塞(sai)中间(jian)，密(mi)封圆面(mian)打开(kai)通道，1，4进气(qi)(qi)(qi)，2，3 排(pai)气(qi)(qi)(qi)﹔当断电时，先(xian)导阀(fa)(fa)在(zai)弹簧作(zuo)(zuo)用下复(fu)位，恢复(fu)到原来(lai)的(de)状态(tai)。

　　阀的功能：BUSCHJOST电磁阀的菜单示它的电-气转换复杂性。阀的功能由两个数字表示：M和 N，称为 M 路 N 位BUSCHJOST电磁阀，“N 位”表示换向阀的切换位置，也表示阀的状态。阀的位置数目就是 N 的数值，如二位阀有两个位置选择亦即 有两种状态，三位阀则有三个位置选择亦即有三种不同的状态。“M路”表示 阀对外接口的通路，包括进气口，出气口和排气口，通路的数目便是 M 的数值， 如二路阀，三路阀等。图 4.1a 例子中的阀为 3/2 直动式BUSCHJOST电磁阀，念(nian)作“三路(lu)二位(wei)阀” ，表示(shi)该阀有两个(ge)位(wei)，即“通”和“断(duan)” 两个(ge)状态，有三个(ge)气(qi)口(kou)， 分别(bie)为 1：进(jin)气(qi)口(kou)，2：出气(qi)口(kou)，3：排气(qi)口(kou)。
