ABB张力计的传(chuan)感头由铁磁材(cai)(cai)料制作而成，该传(chuan)感器(qi)的中(zhong)(zhong)(zhong)央有2组线(xian)(xian)圈(quan)成一(yi)定(ding)角度(du)穿(chuan)透过(guo)铁磁材(cai)(cai)料，这(zhei)2组线(xian)(xian)圈(quan)分别叫做(zuo)次(ci)级线(xian)(xian)圈(quan)和原线(xian)(xian)圈(quan)，在(zai)原线(xian)(xian)圈(quan)中(zhong)(zhong)(zhong)通(tong)以(yi)稳定(ding)的交流(liu)电(dian)流(liu)，当传(chuan)感头受(shou)压时(shi)，导致铁磁材(cai)(cai)料中(zhong)(zhong)(zhong)次(ci)级线(xian)(xian)圈(quan)的磁场发生变(bian)化，从而在(zai)次(ci)级线(xian)(xian)圈(quan)中(zhong)(zhong)(zhong)产生一(yi)个交变(bian)电(dian)流(liu)，这(zhei)个电(dian)流(liu)通(tong)过(guo)整(zheng)流(liu)按比(bi)例以(yi)直流(liu)输出。
ABB张力计(ji)的(de)组成：

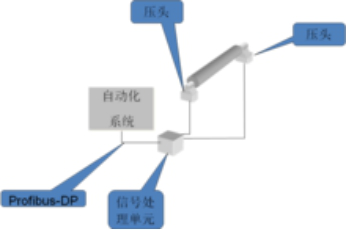

如下图所示：一(yi)套完(wan)整的(de)(de)(de)ABB张(zhang)力(li)(li)计由两个(ge)压(ya)(ya)头和(he)一(yi)个(ge)处(chu)理(li)单(dan)(dan)(dan)元(包括控制单(dan)(dan)(dan)元、隔离放(fang)大器(qi)和(he)接(jie)(jie)线端子箱)组成(cheng)，压(ya)(ya)头一(yi)般安装在导向辊(gun)(有(you)时(shi)也叫测张(zhang)辊(gun))轴承座和(he)机械(xie)框架之间。当带(dai)钢以一(yi)定的(de)(de)(de)包角(jiao)通过导向辊(gun)时(shi)，由于带(dai)钢的(de)(de)(de)张(zhang)力(li)(li)作用(yong)两个(ge)压(ya)(ya)头分别会(hui)产(chan)生一(yi)个(ge)压(ya)(ya)力(li)(li)信(xin)号(hao)(hao)，该压(ya)(ya)力(li)(li)信(xin)号(hao)(hao)送(song)到(dao)处(chu)理(li)单(dan)(dan)(dan)元处(chu)理(li)后(hou)转换为带(dai)钢的(de)(de)(de)张(zhang)力(li)(li)，然(ran)后(hou)通过Profibus接(jie)(jie)口送(song)到(dao)自(zi)动(dong)化系统用(yong)于带(dai)钢张(zhang)力(li)(li)的(de)(de)(de)闭环控制。
ABB张力计的测量原(yuan)理：
压头(tou)是(shi)一个焊接钢(gang)装置，一般(ban)有两种类型的(de)(de)压头(tou)：水(shui)平(ping)类型和(he)垂(chui)直类型。当带钢(gang)以一定(ding)包角(jiao)通过测(ce)张辊时，带钢(gang)的(de)(de)张力(li)T将产(chan)生两个分(fen)量(liang)，一个是(shi)垂(chui)直方向的(de)(de)分(fen)量(liang)FV，另(ling)一个是(shi)水(shui)平(ping)方向的(de)(de)分(fen)量(liang)FH。如果(guo)我们选(xuan)用(yong)水(shui)平(ping)类型的(de)(de)压头(tou)，则可(ke)以测(ce)出(chu)FH;如果(guo)我们选(xuan)用(yong)垂(chui)直类型的(de)(de)压头(tou)，则我们可(ke)以测(ce)出(chu)FV。另(ling)外，测(ce)量(liang)辊和(he)带钢(gang)的(de)(de)包角(jiao)可(ke)以获(huo)得，从而我们可(ke)以计算(suan)出(chu)带钢(gang)的(de)(de)张力(li)。下面(mian)分(fen)别给出(chu)水(shui)平(ping)类型和(he)垂(chui)直类型压头(tou)的(de)(de)测(ce)量(liang)原理(li)：
垂直类(lei)型压头测量(liang)原理(li)
如上图所示(shi)：和水(shui)平类(lei)型的压头类(lei)似，测(ce)量(liang)力(li)(li)取决于带(dai)钢张(zhang)力(li)(li)T和包(bao)角。另外，它(ta)和水(shui)平类(lei)型压头所不同的是测(ce)量(liang)力(li)(li)还(hai)有(you)一部分来(lai)自导(dao)向辊及轴承(cheng)的重(zhong)量(liang)，通过(guo)内部的电子补偿我(wo)们可以(yi)得到一个与带(dai)钢张(zhang)力(li)(li)成正比的测(ce)量(liang)信(xin)号。测(ce)量(liang)力(li)(li)由(you)下列方程计算：
其中：FR： 在测(ce)量(liang)方向(xiang)的张力(li)分量(liang)
Frtol： 在测量方向的合力
FV： 垂(chui)直于测(ce)量方(fang)向的张力分量
FVtol： 垂直于(yu)测(ce)量方向的合力
T： 带钢张力
Tare： 辊(gun)子及轴(zhou)承的重量
α、β： 导(dao)向(xiang)辊和带钢的包角
水平类(lei)型(xing)压头测(ce)量原理
如上图所示(shi)：压头测量力的(de)(de)大小，一(yi)部(bu)(bu)分取决(jue)(jue)于带钢的(de)(de)张力T，另一(yi)部(bu)(bu)分取决(jue)(jue)于带钢的(de)(de)包角，由(you)下列方程式决(jue)(jue)定(ding)：
