　　SIEMENS功率模块介绍：

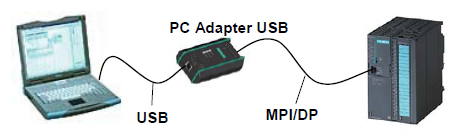

　　利用STARTER软件(jian)通(tong)(tong)过PC Adapter(PROFIBUS通(tong)(tong)讯)可以调试(shi)MM4和G120变(bian)频(pin)器，但是(shi)PC Adapter 电缆需要由MPI/DP接口(kou)提供DC 24V供电才能正常工作，MPI/DP接口(kou)见图1。

　　图1

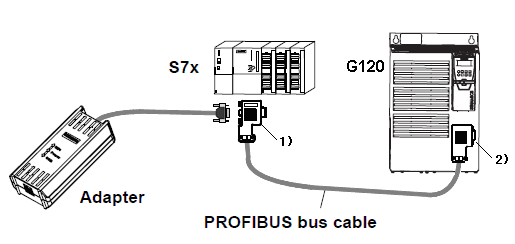

　　MM4系列(lie)变(bian)(bian)频器(qi)(qi)PROFIBUS通讯(xun)模(mo)板的(de)(de)(de)接(jie)(jie)口(kou)(kou)不提供DC 24V输出，G120系列(lie)变(bian)(bian)频器(qi)(qi)CU240S控制单元(yuan)PROFIBUS接(jie)(jie)口(kou)(kou)可(ke)以提供DC 24V输出，但(dan)是容(rong)量有(you)限，不能支持(chi)PC Adapter 正常工作。如(ru)果将(jiang)PC Adapter 直接(jie)(jie)插在变(bian)(bian)频器(qi)(qi)的(de)(de)(de)PROFIBUS接(jie)(jie)口(kou)(kou)上(shang)，STARTER软(ruan)件无法与(yu)变(bian)(bian)频器(qi)(qi)通讯(xun)。可(ke)采用图2所示(shi)的(de)(de)(de)连(lian)接(jie)(jie)方式连(lian)接(jie)(jie)，将(jiang)PC Adapter电缆(lan)接(jie)(jie)口(kou)(kou)通过带编程口(kou)(kou)的(de)(de)(de)总(zong)线(xian)连(lian)接(jie)(jie)器(qi)(qi)连(lian)接(jie)(jie)到(dao)CPU集成的(de)(de)(de)DP接(jie)(jie)口(kou)(kou)上(shang)，PC Adapter就可(ke)以通过CPU集成的(de)(de)(de)DP接(jie)(jie)口(kou)(kou)供电，并通过PROFIBUS电缆(lan)与(yu)变(bian)(bian)频器(qi)(qi)通信。

　　图2

　　1) 带(dai)编程口的PROFIBUS总线连接(jie)器，订货(huo)号6ES7 972-0BB51-0XA0

　　2) 不带编程口的PROFIBUS总线(xian)连接(jie)器，订货(huo)号6GK1 500-0FC10

　　注意：使用CP342-5作为主站时不(bu)(bu)支持(chi)此(ci)连接(jie)方式，该(gai)模块 DP接(jie)口不(bu)(bu)提供DC 24V电(dian)源。

　　西门(men)子MasterDrive变频器的(de)启(qi)/停控制是通过控制字实现的(de)。当(dang)其他条件都(dou)具备时，控制字第0位为(wei)1时，启(qi)动变频器。 这一位为(wei)0时，变频器停止运行。

　　SIEMENS功率模块需(xu)要设置如下参数：

　　U951.25 = 4 激活D-触(chu)发器功能(neng)

　　U279.001= 0

　　U279.001= 526

　　U279.001= 18 端子(zi)X101/7 作为D-触发器的输入

　　U279.001= 0

　　P554.001=525 D-触发器输(shu)出(chu)控制变频器的启/停(ting)

　　如果(guo)用(yong)(yong)户用(yong)(yong)一(yi)个自(zi)(zi)复(fu)位(wei)按(an)钮实现(xian)变(bian)频(pin)器(qi)的启/停控制，则需(xu)要(yao)在(zai)变(bian)频(pin)器(qi)中用(yong)(yong)自(zi)(zi)由(you)功能块(kuai)实现(xian)这(zhei)一(yi)功能。因为自(zi)(zi)复(fu)位(wei)按(an)钮给出的是(shi)脉(mai)冲(chong)信(xin)号(hao)，而(er)自(zi)(zi)变(bian)频(pin)器(qi)的启动是(shi)高电平，停止是(shi)低电平，脉(mai)冲(chong)信(xin)号(hao)送到(dao)P554中是(shi)无法控制变(bian)频(pin)器(qi)的启/停，实现(xian)这(zhei)一(yi)功能需(xu)要(yao)在(zai)变(bian)频(pin)器(qi)中用(yong)(yong)自(zi)(zi)由(you)功能块(kuai)中的D-触发器(qi)。
