OTT-JAKOB旋转接头分:单向(xiang)型旋转接(jie)头(tou)和双向(xiang)型旋转接(jie)头(tou),其原理解析(xi)图如下:
单向型OTT-JAKOB旋转接头:
对于单向型应用,OTT-JAKOB旋转(zhuan)接头可(ke)以从轴外进行安装或者在机器的轴上进行安装。
从外部(bu)安装旋转接头示意图:

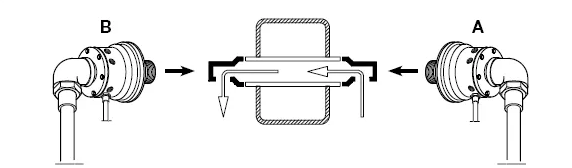

图(tu)1:单向型旋转接头(tou)示(shi)意(yi)图(tu)
单向型旋(xuan)(xuan)转接头分别装在辊(gun)筒的两端(duan)。旋(xuan)(xuan)转接头(A)把流动介质输(shu)送到(dao)辊(gun)筒。旋(xuan)(xuan)转接头(B)再把流动介质输(shu)送到(dao)机器的管道系(xi)统。
双向(xiang)型(xing)OTT-JAKOB旋转接(jie)头:
流动(dong)介质通过弯头,再经过一根(gen)供应管道到达(da)机器(qi)轴。溢出的(de)流动(dong)介质由相同的(de)旋转接(jie)头收集(ji),然(ran)后(hou)供给机器(qi)的(de)管道系统

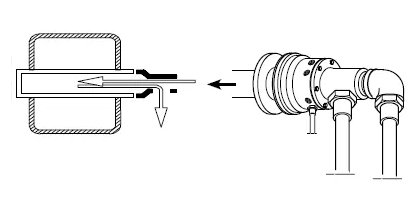

图(tu)2:双向(xiang)型旋转接头示意图(tu)
流体介质的过滤
OTT-JAKOB旋(xuan)转(zhuan)(zhuan)接(jie)头的轴(zhou)面密(mi)封是通过(guo)流动(dong)介质(zhi)(zhi)来(lai)润(run)滑的。如果旋(xuan)转(zhuan)(zhuan)接(jie)头无流动(dong)介质(zhi)(zhi)运行(xing),其轴(zhou)面密(mi)封就得不到润(run)滑,从而会造(zao)成损坏。确保旋(xuan)转(zhuan)(zhuan)接(jie)头带(dai)流动(dong)介质(zhi)(zhi)运行(xing)。
所以流动介质里面的颗粒越大,OTT-JAKOB旋转接头的磨损就越大。一般未经过滤的流动介质里面的颗粒大于60μm,则会加大旋转接头的磨损。在OTT-JAKOB旋转接头前面必须装有滤网尺寸为60μm(200~250目左右)的过滤器。
每天检查
在设备运行期(qi)间(jian),在接头和软管处可能(neng)会出现渗漏。
每天(tian)用必须进行检(jian)查,以便发(fa)现在连接处(chu)有无渗漏(看箭(jian)头)

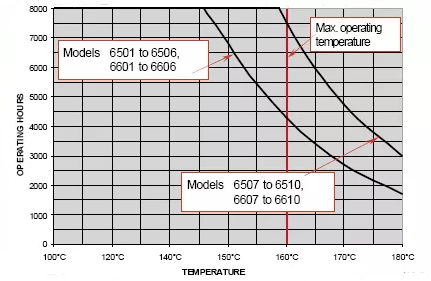

润滑周期
润滑周(zhou)期以杜(du)博林(lin)6500 和(he)6600 系列的(de)为例:
官方推(tui)荐(jian)的(de)(de)润(run)滑(hua)油脂为(wei)克鲁勃的(de)(de)BARRIERTA L55/0 、劳博抗(LUBCON)的(de)(de)TURMOTEMP II/400 、杜(du)邦(bang)(DUPONT)的(de)(de)KRYTOX GPL226 和艾德(de)龙(ADDINOL)的(de)(de)ADDIFLONPREMIUMXH 2。润(run)滑(hua)量(liang)为(wei):
型号 | 油脂加(jia)入量 |
6501,6601 | 5 克 |
6502,6602 | 9克(ke) |
6503,6603 | 16克(ke) |
6504,6604 | 16克(ke) |
6505,6605 | 19克 |
6506,6606 | 25克 |
6507,6607 | 40克 |
6508,6608 | 63克 |
6509,6609 | 100克 |
6510,6610 | 144克 |
